نقشه های جزئیات (دیتیل ها)

در رابطه با جزئیّات ساختمان دوستانی از من خواسته بودند که کتاب نقشه های جزئیّاتی که با توضیح کامل باشد برایشان معرفی بکنم. متأسفّانه من به غیر از نقشه های جزئیّاتی که مهندسّان مشاور برای پروژه های خود تهیّه میکنند و همچنین نقشه های جزئیّاتی که دفتر فنّی نیروی هوائی در گذشته های دور تهیّه کرده بودند، و من یک نسخه از آنرا داشتم،کتاب جزئیات کامل دیگری در دسترس نداشتم و آشنائی چندانی هم نداشتم، لذا با اینکه نسخه ای که در دست من بود رنگ و روی خود را باخته بود احساس کردم با ترمیم آنها می شود برای استفاده دوستان، آنها را در سایت قرار داد. این برنامه را شروع کرده ام و نمیدانم چقدر می تواند مفید باشد،  در این مقاله تعداد ۱۲ مورد از آنها را به شرح زیر قرار می دهم:

۱- نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های خارجی آجری با زیر سازی سنگی، با شناژ بتنی

۲-  نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های خارجی با بلوک سیمانی بازیر سازی سنگی، با شناژ بتنی

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه 1- برای دیوار های خارجی آجری با زیر سازی سنگی، با شناژ بتنی 2- برای دیوار های خارجی با بلوک سیمانی بازیر سازی سنگی، با شناژ بتنی

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه ۱- برای دیوار های خارجی آجری با زیر سازی سنگی، با شناژ بتنی ۲- برای دیوار های خارجی با بلوک سیمانی بازیر سازی سنگی، با شناژ بتنی

۳- نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های داخلی با بلوک سیمانی. و زیر سازی سنگی.
۴- نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های داخلی  آجر ی با زیر سازی سنگی.

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های داخلی با بلوک سیمانی. و زیر سازی سنگی (3) و دیوار های داخلی آجر ی با زیر سازی سنگی (4)

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های داخلی با بلوک سیمانی. و زیر سازی سنگی (۳) و دیوار های داخلی آجر ی با زیر سازی سنگی (۴)

۵- نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های داخلی دو جداره با بلوک سیمانی و زیر سازی سنگی.

 ۶- نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های داخلی دو جداره آجری و زیر سازی سنگی، بدون شناژ و کرسی چینی آجری .

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های داخلی با بلوک سیمانی. و زیر سازی سنگی.

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه برای دیوار های داخلی دو جداره با بلوک سیمانی و زیر سازی سنگی (۵) و دیوار های داخلی دو جداره آجری و زیر سازی سنگی، بدون شناژ و کرسی چینی آجری(۶)

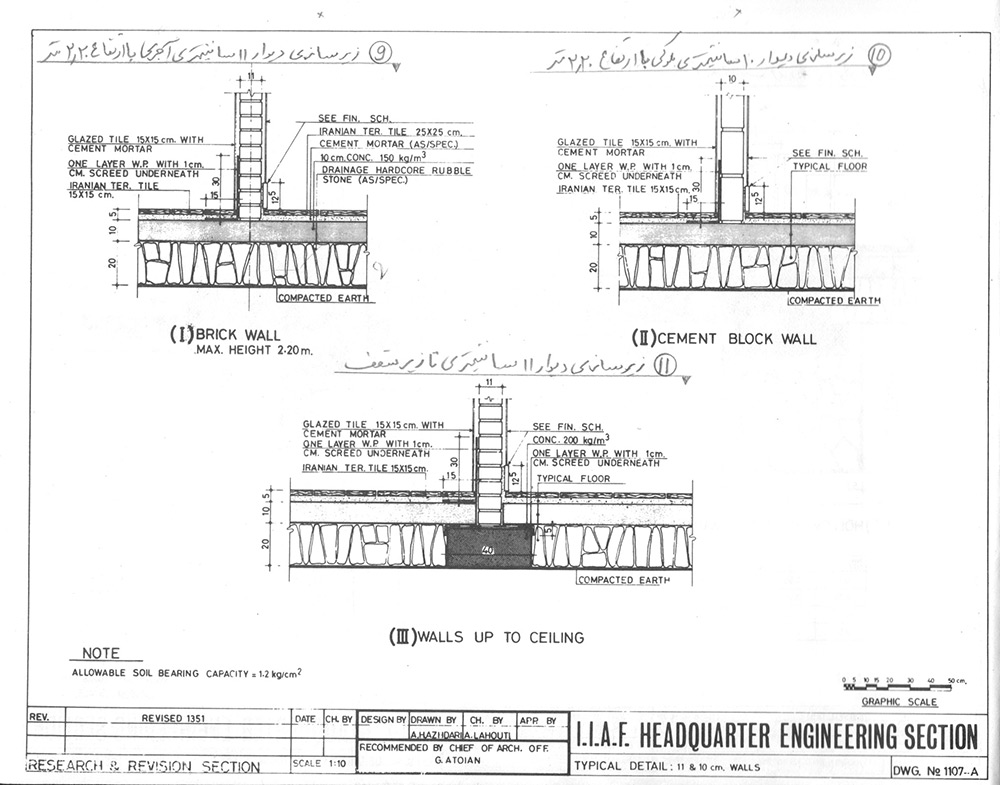

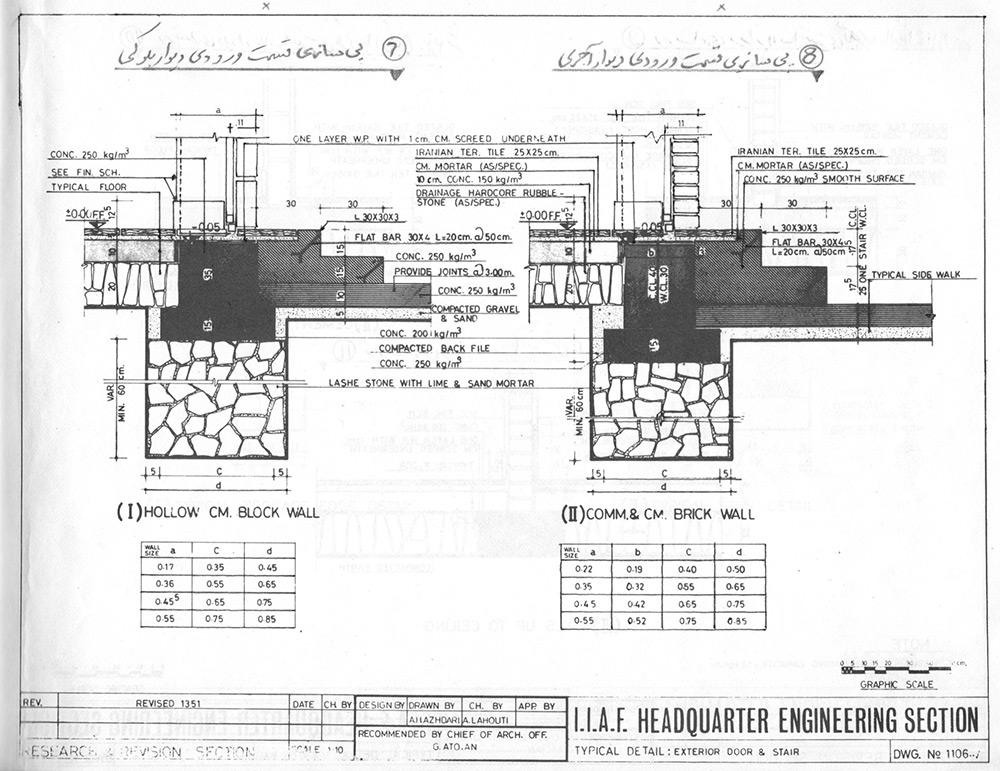

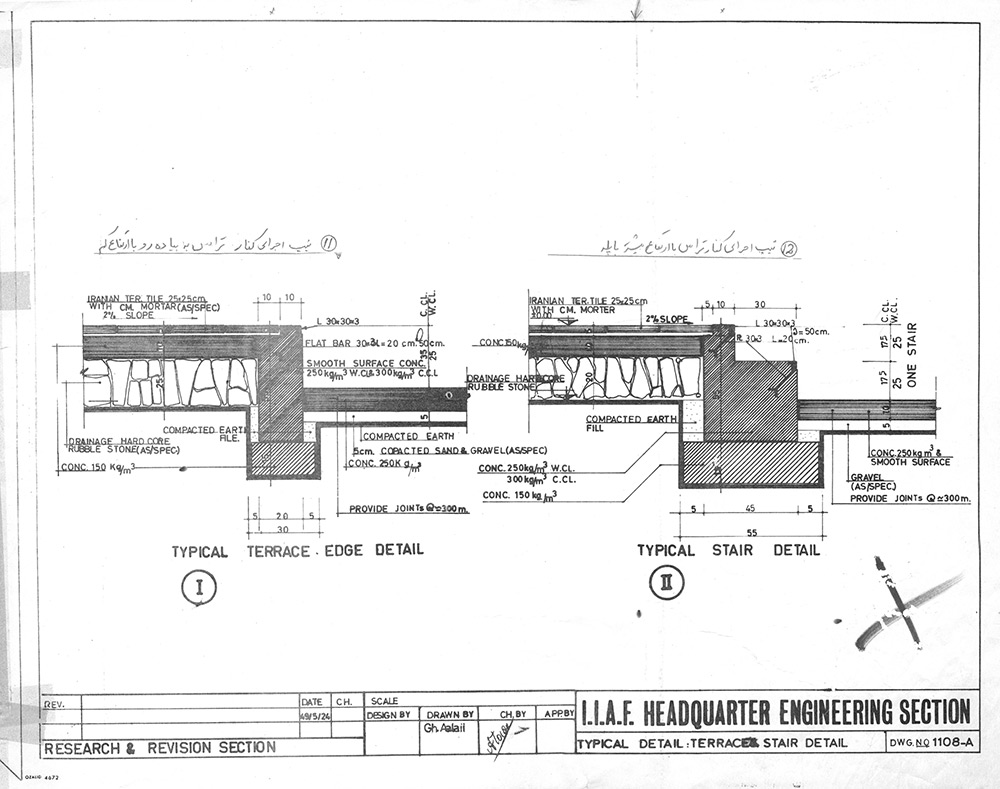

شماره های  ۷ و ۸ و ۹ و ۱۰ و ۱۱ و ۱۲  به ترتیب انواع پی برای دیوارهای مختلف می باشد. که در زیر نشان داده می شود .

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه



نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه



نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه

نقشه جزئیّات پی سازی ساختمانهای یک یا دو طبقه

  از دوستانی که به جزئیات فوق مراجعه می کنند می خواهم: در صورتیکه وجود نقشه های جزئیّات را در سایت مفید تشخیص می دهند، از طریق دیدگاه  یا ایمیل یا این شماره تلفن  ( ۰۹۱۲۱۰۸۶۷۶۳) مرا در جریان قرار دهند تا این برنامه را پیگیری نمایم. با تشکر فراوان. م.م.بلاغی
